①图2-5所示Proj ect Manager窗口中，展开Design Cache，从中选中需要被替换的元器件。如ISP1581BD选中需要被替换的是Q2N2222。

   ②在Design下拉子命令菜单中，选择执行Replace Cache命令，屏幕上出现图2-29所示设置框。

   在Existing Part Name后面显示的是被选中需要被替换的器件名称Q2N2222。

   ③在New Part Name文本框中键入用来替换的器件名称。木例中设置为Q2N2219。

   在Part Library文本框中键入用来替换的器件所在的符号库文件名称和所在路径。

   说明：如果不能确切地填写上述两栏内容，可以先单击Browse按钮，在出现的对话框中查找、选中用来替换的器件所在的符号库文件名称和所在路径。然后单击New Part Name文本框右侧下拉按钮，从列表中显示的库文件元器件清单中选中用来替换的器件名称。

   ④如果要完全替换元器件符号及其属性参数（参见2.4节），则勾选Replace schematic partproperties；如果要保存绘制电路图过程中已经为不同元器件编辑修改的属性参数，则采用默认选项Preserve schematic part propertieS。

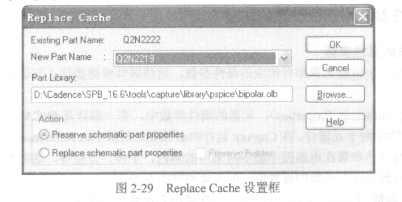

   图2-29   Replace Cache设置框

   ⑤单击OK按钮，完成元器件的替换。按照图2-29设置，电路中所有Q2N2222晶体管都被替换为Q2N2219。
