相位测量法
发布时间:2016/2/3 21:04:04 访问次数:1102
如果光载波的光通量被调制成随时间呈周期性变化,而被测信息加载于光通量的相位之中,HCF40109M013TR那么检测到这个相位值即能确定被测值,这种方法称为光通量的相位测量法。

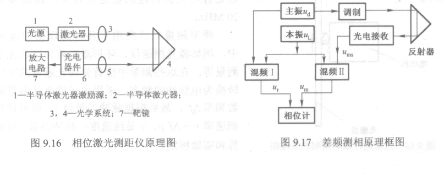

典型的光通量相位测量实例是相位激光测距仪,如图9.16所示,测距仪由光源发出光强度(光通量)按某一频率fo变化的正弦调制光波。光波的强度变化规律与光源的驱动电源的变化完全同相,出射的光波到达被测目标。通常被测距离放有一块反射棱镜作为被测的合作目标,这块棱镜能把入射光束反射回去,而且保证反射光的方向与入射光方向完全一致。在仪器的接收端获得调制光波的回波。经光电转换后得到与接收到的光波调制波频率相
位完全相同的电信号。此电信号经放大后与光源的驱动电压相比较,测得两个正弦电压的相位差。根据所测相位差就可算得所测距离。
假设正弦调制光波往返后相位延迟一个妒角,又令激光调制频率为a,则光波在被测距离上往返一次所需时间.
若被测距离为D,从发射光至接收到返回光的时间为f,光的传播速度为c. 对(9.18)进行微分,可得到最小可测距离ADmi。=cAcpnu。/4兀nfo,它表明测距仪可测得最小距离与相位测量分辨率成正比,与光源激励频率fo成反比。
相位测距仪中相位检测的方法很多,不过为了提高测量精度,要求尽可能提高调制频率。而一般情况下相位计都工作在低频状态,为解决此难题,采用差频测相原理。图9.17所示为差频测相原理框图。
