光电导式摄像管利用光电导即内光电效应将光学图像转换成电势起伏。当光FDC2512学图像投射到光电导体靶面时，因各个像素上照度不同而导致电导率差异，从而在靶面上产生电势起伏，再通过扫描电子束读出随电势起伏的视频信号。光电导式摄像管就属于这一类型的摄像器件。按靶面材料的不同，光电导式摄像管有硫化锌管、氧化铅管、硅靶管、异质结靶管等，习惯上统称为视像管。视像管具有光电转换效率高、结构简单、体积小、调节和使用方便等优点，是应用较多的摄像器件。

   视像管的结构和工作原理

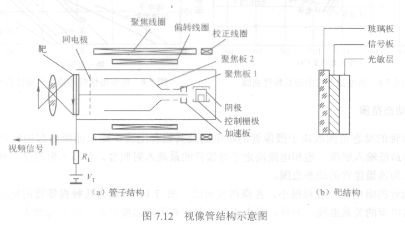

   视像管的结构如图7.12所示，它主要包括光电导靶和电子枪两大部分，在管外还装有聚焦、偏转和校正线圈。电子枪由灯丝、阴极、控制栅极、加速极（第一阳极）和聚焦极组成。聚焦极的电压可调，它与加速极形成的电子透镜起辅助聚焦作用。
