用数字万用表测量光电耦合器
发布时间:2015/8/15 17:44:08 访问次数:513
用数字万用表测量光电耦合器
用数字万用表的二极管挡或电阻挡测量，就可 GM71C18160CT6以判断出光电耦合器的引脚和穿透电流的大小，如图13-16所示。

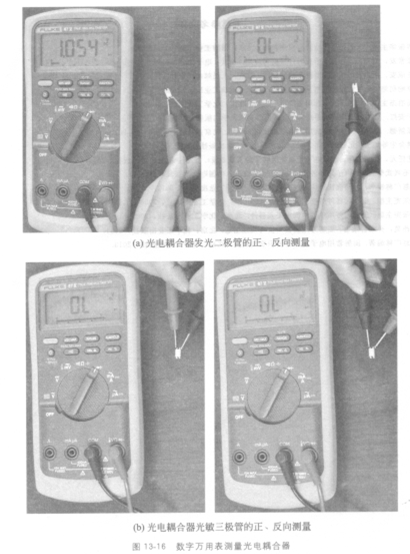

由于发光二极管具有二极管的单向导通特性，所以测量只要发现两个引脚为单向导通特性，则说明这一侧是发光二极管，另一侧为光敏三极管的引脚。用数字万用表的二极管挡测发光二极管的正向电压为1. 054V左右，反向测量为不导通，如图13-16 (a)所示。而光敏三极管c、e极间的正、反向电阻的阻值都应为无穷大，正反向测量均为不导通，如图13-16(b)所示。
用数字万用表测量光电耦合器
用数字万用表的二极管挡或电阻挡测量，就可 GM71C18160CT6以判断出光电耦合器的引脚和穿透电流的大小，如图13-16所示。
由于发光二极管具有二极管的单向导通特性，所以测量只要发现两个引脚为单向导通特性，则说明这一侧是发光二极管，另一侧为光敏三极管的引脚。用数字万用表的二极管挡测发光二极管的正向电压为1. 054V左右，反向测量为不导通，如图13-16 (a)所示。而光敏三极管c、e极间的正、反向电阻的阻值都应为无穷大，正反向测量均为不导通，如图13-16(b)所示。
