结型场效应管及绝缘栅场效应管
发布时间:2015/8/3 18:16:34 访问次数:1186
N沟道结型和绝缘栅型场效应管的结构见图8-2。它们都有N型和P型两种导电沟道,DS1302Z分别以耗尽型和增强型两种极性相反的方式工作。当栅压为零时有较大漏极电流的工作方式,称为耗尽型;当栅压为零时,漏极电压也为零,必须再加一定的栅压后才能产生漏极电流的工作方式,称为增强型。
(a)N沟道结型场效应管 (b)绝缘栅型场效应管

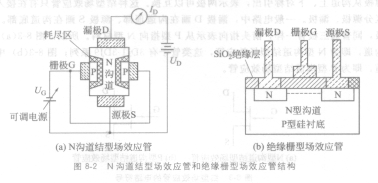

图8-2 N沟道结型场效应管和绝缘栅型场效应管结构
N沟道结型场效应管结构见图8-2(a),其本体是一块N型材料,叫N沟道,引出两个电极,分别叫源极S和漏极D。本体两边各附一小片P型材料,引出电极称作栅极G,在沟道和栅极形成两个PN结。当栅极开路时,沟道相当于一个电阻,其阻值随管子型号不同而异,一般为数百欧到数千欧。若按图8-2(a)将漏极接电源正极,源极接负极,就有漏极电流ID流过N沟道,且随D-S极间电压UDS的增加而增大。当在栅极接上一个可变电压UG时,PN结加上了反向偏压,形成了窒间电荷区。由于空间电荷区内载流子少,因而也叫耗尽区,其性能类似绝缘体,反向偏压(即Ucs越大,耗尽区越宽)迫使N沟道变窄,沟道电阻加大,于是ID减小。ID流经沟道是要产生压降的,这使得沿沟道各点与栅极的偏压不一样。当负栅压Ucs继续增加时,耗尽区就会愈来愈厚,甚至使两边耗尽区在N沟道中间相合,这样导电的N沟道消失,ID =O,场效应管截止。这种现象称作“夹断”,这时所加的栅一源极间的电压叫作夹断电压UP。
N沟道结型和绝缘栅型场效应管的结构见图8-2。它们都有N型和P型两种导电沟道,DS1302Z分别以耗尽型和增强型两种极性相反的方式工作。当栅压为零时有较大漏极电流的工作方式,称为耗尽型;当栅压为零时,漏极电压也为零,必须再加一定的栅压后才能产生漏极电流的工作方式,称为增强型。
(a)N沟道结型场效应管 (b)绝缘栅型场效应管
图8-2 N沟道结型场效应管和绝缘栅型场效应管结构
N沟道结型场效应管结构见图8-2(a),其本体是一块N型材料,叫N沟道,引出两个电极,分别叫源极S和漏极D。本体两边各附一小片P型材料,引出电极称作栅极G,在沟道和栅极形成两个PN结。当栅极开路时,沟道相当于一个电阻,其阻值随管子型号不同而异,一般为数百欧到数千欧。若按图8-2(a)将漏极接电源正极,源极接负极,就有漏极电流ID流过N沟道,且随D-S极间电压UDS的增加而增大。当在栅极接上一个可变电压UG时,PN结加上了反向偏压,形成了窒间电荷区。由于空间电荷区内载流子少,因而也叫耗尽区,其性能类似绝缘体,反向偏压(即Ucs越大,耗尽区越宽)迫使N沟道变窄,沟道电阻加大,于是ID减小。ID流经沟道是要产生压降的,这使得沿沟道各点与栅极的偏压不一样。当负栅压Ucs继续增加时,耗尽区就会愈来愈厚,甚至使两边耗尽区在N沟道中间相合,这样导电的N沟道消失,ID =O,场效应管截止。这种现象称作“夹断”,这时所加的栅一源极间的电压叫作夹断电压UP。
