用数字万用表检测达林顿晶体管
发布时间:2015/8/3 18:07:59 访问次数:765
由于达林顿管的b、c间仅有一个PN结，所以b、c极间应为单向导电性，DS1000Z-25而be结上有两个PN结，因此可以通过这些特性很快确认引脚功能。

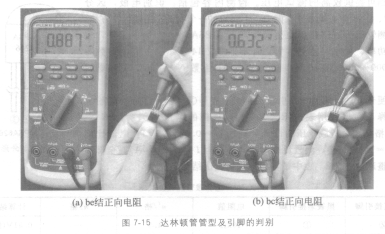

参见图7-15，首先假设TIP127的一个引脚为基极，随后将万用表置于二极管挡，用红表笔接在假设的基极上，再用黑表笔分别接另外两个引脚。若显示屏显示数值分别为o．887、0.632，说明假设的引脚就是基极，并且数值小时黑表笔接的引脚为集电极数值大时黑表笔所接的引脚为友射极，同时还可以确认该管为NPN型达林顿管。如果将黑表笔在假设TIP127的基极上连接，而红表笔分别接另外两个引脚，则测量的结果均为“OL”不通，说明此管是好的。
由于达林顿管的b、c间仅有一个PN结，所以b、c极间应为单向导电性，DS1000Z-25而be结上有两个PN结，因此可以通过这些特性很快确认引脚功能。
参见图7-15，首先假设TIP127的一个引脚为基极，随后将万用表置于二极管挡，用红表笔接在假设的基极上，再用黑表笔分别接另外两个引脚。若显示屏显示数值分别为o．887、0.632，说明假设的引脚就是基极，并且数值小时黑表笔接的引脚为集电极数值大时黑表笔所接的引脚为友射极，同时还可以确认该管为NPN型达林顿管。如果将黑表笔在假设TIP127的基极上连接，而红表笔分别接另外两个引脚，则测量的结果均为“OL”不通，说明此管是好的。
