故障现象：一台25kW三菱变频器，拖动22kW电动机，工作中电动机噪声大，变频器报过载保护。

   故障检查：K4S281632B-TC1L变频器报过载，说明电动机的电流大。查看电动机的显示，电流确实大于额定电流。检查电动机负载，没有问题，将电动机从电缆上拆掉，用绝缘电阻表测量电动机的接地电阻，没有接地现象。不是电动机有问题，可能就是变频器有问题。将变频器复位后开机，测量变频器的三相输出电压，发现其中一相电压较低，即三相输出电压不平衡。因为三相输出电压不平衡，造成电压高的相电流大，变频器过载跳闸。

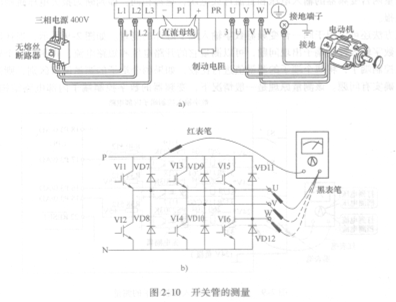

   故障维修：变频器输出电压不平衡，是变频器逆变电路有的开关器件不工作，可以利用测量变频器外湍子的方法进行确定。变频器的直流母线端子和三相输出端子都在强电接线盒中，打开接线盒的盖板，露出5个接线端子（见图2-lOa）。将变频器的工作频率调整到较低频率，电压表打到500V直流档（采用模拟万用表，不要用数字万用表），分别测量三个相线到直流母线的直流电压，测量方法如图2-lOb所示。将红表笔接正母线，黑表笔分连

接U、V、W三相输出线，测量上桥臂的VI1、VI3、VI5三个开关器件，将黑表笔接负母相同的情况下就可以比较。因为电路结构相同，其静态工作点是一样的。

   某企业，用4~ 20mA电流信号控制变频器的输出频率，发现输入电流在8mA时输出频率就上升到最大值，怀疑变频器有问题。车间还有一台同型号的变频器，停机后用万用表的电阻档分别测量两台变频器的输入控制端子，发现失控变频器的端子输入电阻明显小于正常变频器，判断变频器故障，返厂维修恢复正常。
