模拟电路往往需要检测中间变量，IPA50R299CP用来判断电路工作是否正常，一旦发生故障，便于分析原因。所加检测电路发生故障时不能影响整个电路的正常工作，更不能造成灾难性后果。假设有主模拟电路和备份模拟电路（冷备份），有某个中间变量X需要检测，而且只有一路检测通路，如图7. 14a所示，其中，“相或”就是用二极管把主电源、备份电源±15V相或后送检测电路供黾。因此无论哪个工作，检测电路总会工作，检测电路是由运放实现的相加器(K一-1)。主电路工作时，X= -Xl；备份工作时，X=-X2。如果不采取任何措施，一旦检测电路发生电源短路故障，主电源、备份电源均不能工作，这是灾难性的后果，是不允许的。因此，必须对检测电路所用电源加以隔离，如图7. 14b所示，此时如果发生检测电路电源短路故障，则不会影响模拟电路的正常工作，只是电源增加15mA负载电流。检测电路本身因加了lkfl电阻，使电源的内阻加大了，经分析不会影响检测电路的正常工作。

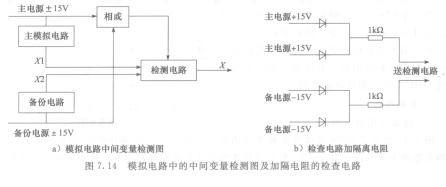

   a)模拟电路中间变量检测图    b）检查电路加隔离电阻

   图7.  14模拟电路中的中间变量检测图及加隔电阻的检查电路
