传感器外部壳体采用不锈钢金属，图4 -20描述了它的集成结构。两个探测器、 MC100EL05DTG一个红外光源都被一个电路板连接安装在气室内部。

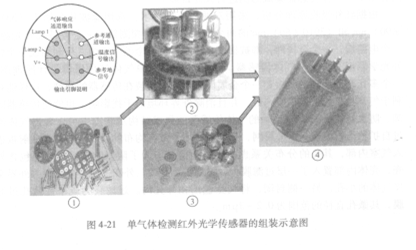

   单气体检测红外光学传感器的集成组装示意图如图4-21所示。①图中的电路板、输出引脚、探测器和光源按一定的顺序组装成②图的结构，③图中的多孔镀金反射板、气室外壳与②图中的结构按照图4-20所示组装，最后得到④图的传感器成品。

   本章主要探讨了基于晶体薄片式探测器的红外气体传感器的设计方法，重点分析了各重要部件的设计方法及微集成技术，使设计系统向微型化、微功耗、微噪声，三微技术方向发展提供了有利的条件。其具体内容主要包括：

   (1)讨论了双通道检测方法及优点，并依据此方法，阐述了双波长单气体传感器的各部分组成要素：两个单波长探测器、光源、镀金气室、输出前置电路等，对各要素的设计与选取原则作了具体的总结与论述。

   (2)探讨与分析了集成气体传感器气室结构及光路关系，提出了一种折叠式光路反射式的圆筒气室与光路结构，设计了高为25cm、直径为20cm的圆筒形镀金气室结构，并对单气体、双气体、三气体气室结构作了详细的分析与讨论。

   (3)通过从单气体甲烷检测技术的研究，分析了探测器输出信号与气体浓度之间的关系，阐述了其他类似结构的气体的监测，主要考虑滤光片的选取，同时也从双波长检测理论的角度出发，阐述了从单气体到多气体的检测方洼，只需要增加被测气体的响应探测器即可，其参考探测器可以共用的设计原则。
