IRL715参数曲线图
发布时间:2015/6/12 19:04:00 访问次数:1732

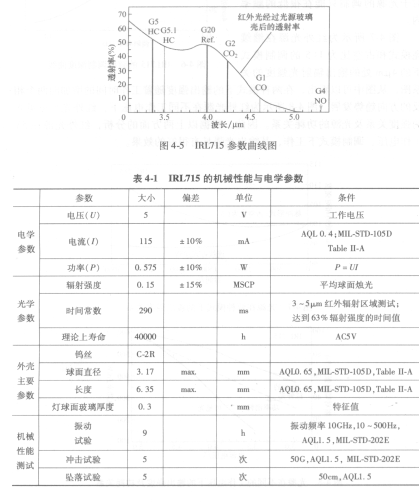

图4-5所示为IRL715的外壳玻璃罩对红外光的透射关系曲线，由于外壳玻璃的影响， GAL20V8AS-10HC1截止波长在5 l.cm左右。由于窄带滤光片加工工艺的限制，并不是理想的带通，在其他波长处仍有较小的透过率，因此通过外壳玻璃的作用可以滤除5斗m以上的红外光对传感器的影响，从而提高传感器的精度，也起到阻止外界环境辐射的红外光对传感器的影响。图中的竖线表示选择的测试成分的测试波长和参考光路的波长位置。表4-1描述了IRL715的机械性能与电学参数。
图4-5 IRL715参数曲线图
图4-5所示为IRL715的外壳玻璃罩对红外光的透射关系曲线，由于外壳玻璃的影响， GAL20V8AS-10HC1截止波长在5 l.cm左右。由于窄带滤光片加工工艺的限制，并不是理想的带通，在其他波长处仍有较小的透过率，因此通过外壳玻璃的作用可以滤除5斗m以上的红外光对传感器的影响，从而提高传感器的精度，也起到阻止外界环境辐射的红外光对传感器的影响。图中的竖线表示选择的测试成分的测试波长和参考光路的波长位置。表4-1描述了IRL715的机械性能与电学参数。
图4-5 IRL715参数曲线图
