双气体传感器气室设计

发布时间:2015/6/13 20:07:54 访问次数:822

   双气体传感器的光路和单一气体传感器的光路相同,见图4-9。根据红外光谱吸收原理,M32-H50每种气体都对应自己特有的吸收带和吸收线,滤波片实现了探测器对红外光选择性吸收。在前面的设计中,只局限于对单一气体的检测研究,根据这些原理分析,在已知其他类气体的红外光谱吸收性质时,可以选择相应的滤光

片来实现其气体浓度的检测,在探测器的设计加工上,只需要更换其对应的滤光片即可‘117 -120]。因此,通过这些方法,大多数的气体都可以通过上述的方法来实现多气体浓度的检测。

   通过前述对红外探测的原理分析,以及双波长求比值的方法,通过引入参考探测波长,来消除其光强与外界环境因素的影响,综合这些信患,可以设计实现多气体浓度的检测。其方法是通过增加其相应气体浓度检测相应的红外探测器,并共用其参考探测器来实现多气体的测量,这样也解决现实生活中非单一气体浓度检测的需要。

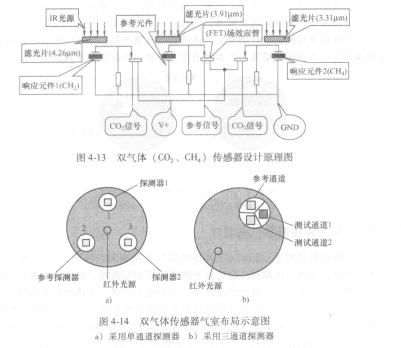

   图4-13所示为一个可以同时检测CH4和C02气体的双气体传感器的设计原理示意图,它由三个单元探测器组成,各自的滤波片选择不同,安装有特征吸收峰为4.  26 htm滤波片的探测器测试C02气体,装有特征吸收峰为3.31 pLm滤波片的探测器测试CH。气体,装有特征吸收峰为3.91ym滤波片的探测器作为参考通道。

   采用单通道探测器设计的双气体传感器气室布局如图4-14a所示。三个探测在传感器气室中以一定的半径呈间隔1200均匀分布,红外光源位于圆心处。探测器1和2分别探测一种气体,参考探测器起补偿作用。光路设计见图4-9。 图4-14b为采用三通道探测器时双气体传感器气室布局示意图,三通道探测器探测器安装有三个不同的滤波片,两个通道起测试作用,一个通道起补偿作用,光路设计见图4-9。


   双气体传感器的光路和单一气体传感器的光路相同,见图4-9。根据红外光谱吸收原理,M32-H50每种气体都对应自己特有的吸收带和吸收线,滤波片实现了探测器对红外光选择性吸收。在前面的设计中,只局限于对单一气体的检测研究,根据这些原理分析,在已知其他类气体的红外光谱吸收性质时,可以选择相应的滤光

片来实现其气体浓度的检测,在探测器的设计加工上,只需要更换其对应的滤光片即可‘117 -120]。因此,通过这些方法,大多数的气体都可以通过上述的方法来实现多气体浓度的检测。

   通过前述对红外探测的原理分析,以及双波长求比值的方法,通过引入参考探测波长,来消除其光强与外界环境因素的影响,综合这些信患,可以设计实现多气体浓度的检测。其方法是通过增加其相应气体浓度检测相应的红外探测器,并共用其参考探测器来实现多气体的测量,这样也解决现实生活中非单一气体浓度检测的需要。



   图4-13所示为一个可以同时检测CH4和C02气体的双气体传感器的设计原理示意图,它由三个单元探测器组成,各自的滤波片选择不同,安装有特征吸收峰为4.  26 htm滤波片的探测器测试C02气体,装有特征吸收峰为3.31 pLm滤波片的探测器测试CH。气体,装有特征吸收峰为3.91ym滤波片的探测器作为参考通道。

   采用单通道探测器设计的双气体传感器气室布局如图4-14a所示。三个探测在传感器气室中以一定的半径呈间隔1200均匀分布,红外光源位于圆心处。探测器1和2分别探测一种气体,参考探测器起补偿作用。光路设计见图4-9。 图4-14b为采用三通道探测器时双气体传感器气室布局示意图,三通道探测器探测器安装有三个不同的滤波片,两个通道起测试作用,一个通道起补偿作用,光路设计见图4-9。
