光源选择。由于LED光源所具有的多种优良的特性，本设备选用LED光源作为零件的照明设备。 AD9920BBCZ一般情况下，当使用黑白摄像机，又对被测物体的颜色没有特殊的要求，红色LED是最适合的选择。因为红色LED寿命长、稳定、价格也便宜，更为重要的是红色LED的发光波长更为接近CCD的灵敏度峰值。

   由于LED光源可以有多种颜色，多种形状，因此必须经过大量的实验才能选择出最合适的LED光源和照明方式。待检测的零件是金属制品，其金属表面具有对光高反射性，严重影响检测的准确性。为了解决强反射和工件表面缺陷的随机性给CCD成像系统

带来的困难，以获得均匀散射光为目的来选择照明光源和照明方式。CCS公司一直致力于光源的研究，结合CCS金司的光源产品介绍，提出以下的设计方案。

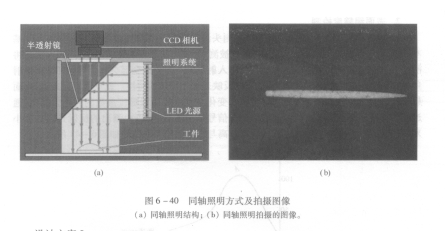

    针对上述特征，首先选用同轴照明方式。此照明方式使整个视场内明亮、均匀，十分适合于经过加工过的工件几何尺寸和表面划痕的检测，照明方式如图6 - 40(a)所示。此系统采用了镀有特殊涂层的抗反射的半透射镜，可以消除所拍摄图像的重影。用此照明系统得到的图像如图6 - 40(b)所示，只能看到中间亮反光区域，其余的部分无法分辨出来。
