例如，图2 -37所示的零件，两个直FDG6323L径d，及d2的设计基面及工艺基面均为中心线O。在测量时，若用顶尖顶持进行（图2-37），则测量基准和设计基准、工艺基准重合，此时能真实地反映d：的圆柱度等加工误差。但若以d．的外圆柱面为测量基准时(图2-

38)，则d．的形状误差也就反映到测量结果中，带来附加的测量误差。

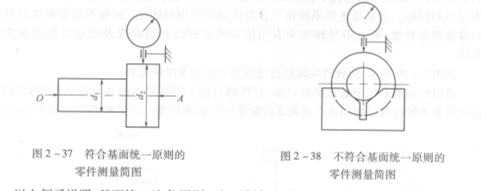

   图2 -37符合基面统一原则的零件测量简图

   图2 -38不符合基面统一原则的

   以上例子说明，基面统一这条原则，对于设计、工艺、测量三者来说，都是有关联的。设计者在标准零件的尺寸、选择零件的设计基准时，应考虑到与工艺基准和测量基准的一致性；工艺人员则应尽可能选择设计基准作为工艺基准；测量人员则又应使测量基准和设计基准一致。
