饮水机的加热控制电路是饮水机对饮用水进行加热，CDCLVC1106PW并进行保温的电路，该部分电路主要是由加热器、温控器和指示部分等构成的。对此类电路识读时，可根据各功能器件的供电部分着手，然后根据电路中关键元器件得电后工作的功能特点对电路进行识读和了解。

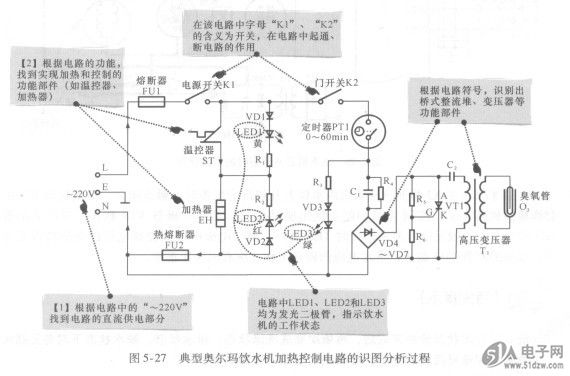

    下面，我们将典型奥尔玛饮水机中的加热控制电路作为识读案例，进行识图分析训练。图5-27所示为典型奥尔玛饮水机加热控制电路的识图分析过程。


    图5-27典型奥尔玛饮水机加热控制电路的识图分析过程
    根据图5-27中对识图时的分析可知，典型奥尔玛饮水机加热控制电路的识图过程如下：
    ●电源开关Kl闭合后，交流220V由电源的L（相线）端经熔断器FU1、电源开关Kl、温控器ST后，为加熟器供电，此时加热器开始加热，同时加热指示灯LED2霰点亮。
    ●当饮水机内的水开后，温控器ST的内部触点断开，切断加热器的供电电路，自动停止加热，此时交流220V电源由电源的L（相线）端经整流二极管VD1整流后，保温指示灯LED1被点亮，限流电阻R，与加热器EH串联，由于R，的阻值较大，因而电流很小，加热器产生的热很小，只能起到保温的作用。
    ●当水温下降到900C以下时，温控器又自动接通，重新为饮用水进行加热。
    ●当需要对茶具进行消毒时，门开关K2接通，交流220V电源经定时器和降压限流电路。为桥式整流电路供电。整流电路输出的直流电压为晶闸管和高压变压器供电，晶闸管VT1，一次绕组构成振荡电路，高压变压器将振荡的信号升压后为臭氧管供电，臭氧管发出臭氧对茶具消毒。
