耳机的焊接
发布时间:2013/11/21 19:43:34 访问次数:11490
整机电路简单,用洞洞板搭线比较方便。EM8621实际采用标准的7cm×9cm洞洞板,如图6所示。
耳放对噪声的要求比一般的功放要高很多,地线走线不毹马虎。本制作放大板上的输入地和反馈地,单独飞线到电源板一点接地,实际制作结果是没有丝毫可闻噪声。

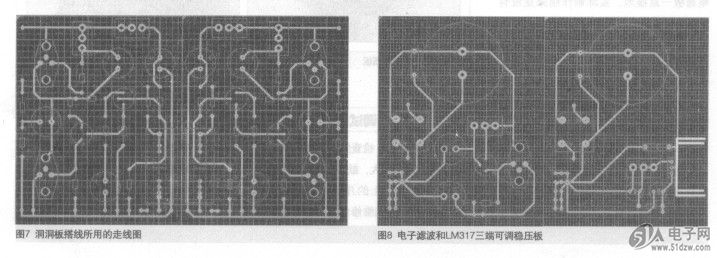

图7所示的走线图,是为了方便洞洞板搭线画的,如果做PCB,可以根据电路再修改。放大板左右镜像对称。
为了比较不同电源对声音的影响,做了电子滤波和LM317三端可调稳压器两个板子,走线图如图8所示。

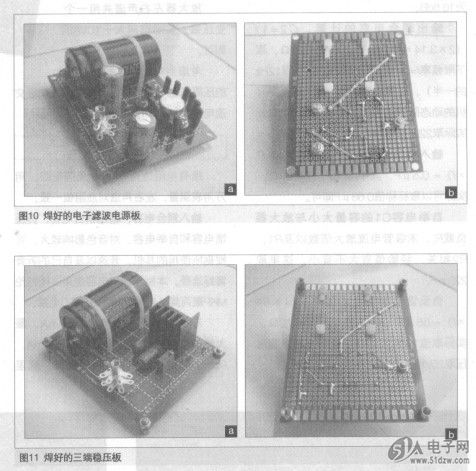

图9所示是焊好的放大板。图10所示是焊好的电子滤波电源板。图11所示是焊好的三端稳压板。
板子焊好后,检查焊接走线无误,将RPI调整到阻值最大,就可以进行调试了。
先将放大板上的几路分开的地线连在一起,用一般的维修电源,电压调整到15V,关闭维修电源,将正、负极接到放大板上。打开电源开关,看电流表读数是否有异常过大(如果电流过大,迅速关闭电源查找原因后再加电测试),调整50kQ可调电阻,用万用表测量输出中点电压为电源电压的一半,即7.5V。
通电5min左右,等输出管热稳定下来,调整RP1,使维修电源上电流表读数为60mA。再测量中点,调整到7.5V。通电10min左右,再调整电流到60mA。
首先是电子滤波电源板调试:用15V的维修电源加到滤波电容正负极,电源板输出接上个1 00 fl/3W的假负载,调整可调电阻,测量调整管上的压降为2V左右,输出端电压13V。需要注意的是,这个电子滤波电源有缓启动功能,要等2—5min电路稳定后测量。
所有板子调整完毕,就可以装机了,如图12所示。
