Flood页
发布时间:2013/4/24 18:21:58 访问次数:829
本页提供倒铜的功能,我们可在Flood Mode区域HM2222A中设定倒铜的模式,若选择Flood All选项,则可进行全部的倒铜;若选择Fast Flood选项,则采取快速倒铜模式;若选择Confirm Flood Operations选项,则会在进行倒铜之前,先要求确认。设定完成后,按[臻五卫钮即可按设定模式进行倒铜。另外,若要进行花瓣式连接(the,mal。)的相关设定,可按[甄磊]钮,即可打开选项对话框的Thermal页,如图7.36所示,关于其中的设定详见7.6节。

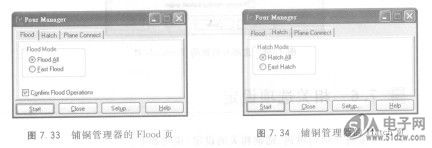

图7 33 铺铜管理器的Flood页 图7 34铺铜管理器的Hatch页
本页提供铺铜线的模式设定,其中包括两个选项,若选择Hatch All选项(图7.34),则采取全面铺铜;若选择Fast Hatch选项,则采取快速铺铜模式。设定完成后,按钮即按设定模式进行铺铜。另外,著要进行铺铜显示模式的相关设定,可 图7. 35铺铜管理的Plane Connect页按钮,即可打开选项对话框的Drafting页,如图7.38所示,关于其中的设定详见7.6节(图7. 35)。
Plane Connect页
本页提供与电源板层的连接功能,在Layer区域里列出所有分割/混合板层,我们可以从中选择所要进行连接的板层,或按压禹磊弱钮选择区域里的所有板层,
选择Confirm Connect Operations选项,则会在进行电源板层连接之前,先要求确认。设定完成后,按[蕊蘸]即可按设定模式进行电源板层连接。另外,若要进行分割板层( Split/Mixed Plane)的相关设定,可按‘毯磊]钮,即可打开选项对话框的Split/Mixed Plane页,如图7.14所示,关于其中的设定详见7.2节。
本页提供倒铜的功能,我们可在Flood Mode区域HM2222A中设定倒铜的模式,若选择Flood All选项,则可进行全部的倒铜;若选择Fast Flood选项,则采取快速倒铜模式;若选择Confirm Flood Operations选项,则会在进行倒铜之前,先要求确认。设定完成后,按[臻五卫钮即可按设定模式进行倒铜。另外,若要进行花瓣式连接(the,mal。)的相关设定,可按[甄磊]钮,即可打开选项对话框的Thermal页,如图7.36所示,关于其中的设定详见7.6节。
图7 33 铺铜管理器的Flood页 图7 34铺铜管理器的Hatch页
本页提供铺铜线的模式设定,其中包括两个选项,若选择Hatch All选项(图7.34),则采取全面铺铜;若选择Fast Hatch选项,则采取快速铺铜模式。设定完成后,按钮即按设定模式进行铺铜。另外,著要进行铺铜显示模式的相关设定,可 图7. 35铺铜管理的Plane Connect页按钮,即可打开选项对话框的Drafting页,如图7.38所示,关于其中的设定详见7.6节(图7. 35)。
Plane Connect页
本页提供与电源板层的连接功能,在Layer区域里列出所有分割/混合板层,我们可以从中选择所要进行连接的板层,或按压禹磊弱钮选择区域里的所有板层,
选择Confirm Connect Operations选项,则会在进行电源板层连接之前,先要求确认。设定完成后,按[蕊蘸]即可按设定模式进行电源板层连接。另外,若要进行分割板层( Split/Mixed Plane)的相关设定,可按‘毯磊]钮,即可打开选项对话框的Split/Mixed Plane页,如图7.14所示,关于其中的设定详见7.2节。
