光线暗提醒器
发布时间:2013/4/16 19:57:23 访问次数:774
在光线昏暗的环境下阅读或书写,会影响我THS7327PHP们的视力,特别是对于正处在长身体时期的青少年,其危害更大。光线暗提器会在光线低于阅读标准时,提醒你及时开灯,或停止阅读与书写,以保护视力。

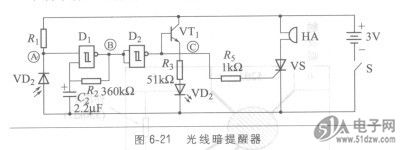

光线暗提醒器电路如图6 21所示,包括光电二极管VDi等组成的测光电路,施密特与非门Di等组成的门控多谐振荡器,晶体管VTi和发光二极管VD2等组成的发光电路,单向晶闸管VS和自带音源讯响器HA等组成的发声电路。 .
图6-21 光线暗提醒器
电路工作原理
当光线较强时,光电二极管VDi趋于导通,A点为低电平,门控多谐振荡器Di停振,电路处于无声无光状态。
当光线昏暗时,光电二极管VDi趋于截止,A点变为高电平,门控多谐振荡器Di起振,输出脉宽Is、间隔Is的方波,经D2倒相后分为两路。一路经晶体管VTi驱动发光二极管VD2闪烁发光;另一路经Rs触发单向晶闸管VS导通,使自带音源讯响器HA发声,声、光同时提醒你光线不足。
在光线昏暗的环境下阅读或书写,会影响我THS7327PHP们的视力,特别是对于正处在长身体时期的青少年,其危害更大。光线暗提器会在光线低于阅读标准时,提醒你及时开灯,或停止阅读与书写,以保护视力。
光线暗提醒器电路如图6 21所示,包括光电二极管VDi等组成的测光电路,施密特与非门Di等组成的门控多谐振荡器,晶体管VTi和发光二极管VD2等组成的发光电路,单向晶闸管VS和自带音源讯响器HA等组成的发声电路。 .
图6-21 光线暗提醒器
电路工作原理
当光线较强时,光电二极管VDi趋于导通,A点为低电平,门控多谐振荡器Di停振,电路处于无声无光状态。
当光线昏暗时,光电二极管VDi趋于截止,A点变为高电平,门控多谐振荡器Di起振,输出脉宽Is、间隔Is的方波,经D2倒相后分为两路。一路经晶体管VTi驱动发光二极管VD2闪烁发光;另一路经Rs触发单向晶闸管VS导通,使自带音源讯响器HA发声,声、光同时提醒你光线不足。
