​单主站PPI网络

发布时间:2019/6/11 21:52:09 访问次数:221

   单主站PPI网络

   对于简单的单主站网络来说, JL82599EB编程站可以通过PC/PPI电缆或通信卡(CP)与Ⅳ-⒛0组成单主站PPI网络进行通信,如图79所示。图中计算机(STEP⒎Micro/WIN)或人机界面(HMI)设备(如TD200、TP或OP)是网络的主站,s-20o是网络的从站。

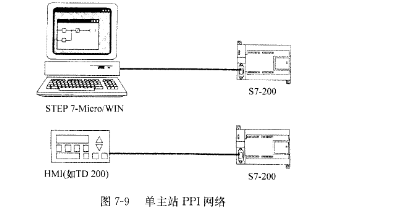

   图⒎9 单主站PPI网络

   STEP⒎Micro/WIN可访问网络上所有的CPU,每次只与一个y~⒛0通信。网络上的主站可以向从站发出通信请求,从站只能响应主站请求。多数情况下,y~⒛0被配置为从站,可响应主站的请求。

   对于单主站PPI网络,配置STEP⒎Micro/WIN时可使用PPI协议,如果可能的话,请不要选择多主站网络,也不要选中PPI高级选项。
