执行命令Tools胭etlist Viewers/RTL Ⅵewcr,可以打开RTL观测器,看到cnt1o的寄存器传输级(Rcgister Transpo⒒Leve1)原理电路,如图5.3.32所示。cnt10vhd的VHDL文本描述中用到3次IF条件语句,在这里被综合为3个与之相应的2选1模块MUX21。 KTX401U-GR-RTK/P

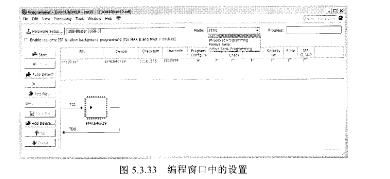

   对FPGA器件EP4CE40F29C6用JTAG模式适配下载:使用Altera-UsB下载电缆。UsB下载电缆的一端连接RC-EDⅣSoPC-V实验系统核心板上的JTAG下载口;另外一端连到计算机的UsB口。打开实验箱的电源。执行菜单命令Tools/Programmcr或者单击姆按钮,打开编程窗口,在编程模式Mode栏中选中刀AG模式,如图5.3,33所示。通过左侧的文件“删除”和“添加”按钮,确认本工程下载文件的路径和文件名为cnt1o。sof后,打√选中下载文件名右侧的第1个小方框erograln/con丘gure),如图53,33所示。
