对于初次安装并使用的Quartus II V12.0软件,需要进行编程下载方式的选择。单击图5,3,33中的Hardware sctup按钮,在弹出的对话框中选择Hardware settings标签页,单击Add Hardware按钮,打开添加硬件Hardware Sctup窗口。通过单击下拉按钮选择Hardware type中的UsB-Blastcr后,单击Closc按钮回到Hardware settings标签页完成设置。如图5.334所示。

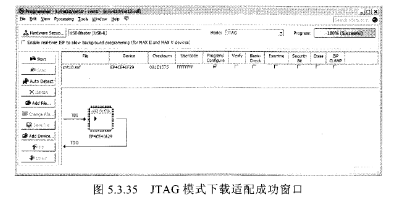

   单击图53.33中的下载啁吒泊"按钮,启动下载操作。当编程窗口的Progress栏显示100%时,表示文件cnt1o。sof下载适酉己至刂器件EP4CE40F29C6成功,如图5,3,35所示。注意:下载后实验箱不能断电!然后进行硬件测试,发现功能正常。但如果将实验箱断电再给电,发现没有了计数器的功能,要想有计数功能,必须再启动一下载操作。
