实用函数发生器的电路结构

   市售的函数发生器的电路结构有图4.2.12(a)所示的积分方式和图4,2,12rb)所示充放电电路加上高速缓冲器的方式,两者的原理完全相同。TC35470AF

   积分方式不利于高速工作(难以构成高速积分电路),要使函数发生器的工作频率达到2MHz,需采用恒流源对定时电容的充放电方式。

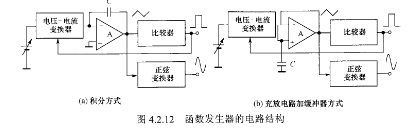

   图42.12 函数发生器的电路结构

   由5G8038构成函数发生器

   5G8038是一种能产生方波、三角波、锯齿波和正弦波的大规模集成电路,具有电源电压范围宽、稳定度高、精度高等特点。

   5G8038的原理框图及工作原理:5G8038的原理框图及其引脚图如图4.2.13所示。图4.213(⑴中,电压比较器A和电压比较器B的比较基准电平分别。电流源J1,几的大小可通过外接电阻调节,但必须保证几)rl。外接电容C交替地从一个电流源充电后向另一个电流源放电,在电容C两端产生三角波。三角波一方面加到两个比较器的输入端与基准电平进行比较,从而产生触发信号,并通过触发器控制两个电流源相互转换;另一方面通过电压跟随器加到三角波变正弦波电路,因而可获得三角波输出和正弦波输出。同时,还通过比较器和触发器,并经过反相器,获得方波信号输出。
