电流源的主要特点如下。NJM2070M

   (l)逆变电路中的开关器件主要起改变直流电流流通路径的作用,故交流侧电流为矩形波,与负载性质无关,而交流侧电压波形及相位因负载阻抗角不同而异,电感负载时,其波形接近正弦波。

（2)直流侧电感起缓冲无功能量的作用,因电流不能反向,故开关器件不必反并联二极管。

（3)逆变器从直流侧向交流侧传送的功率是脉动的,因直流电流无脉动,故输出直流电压的脉动引起功率的脉动。

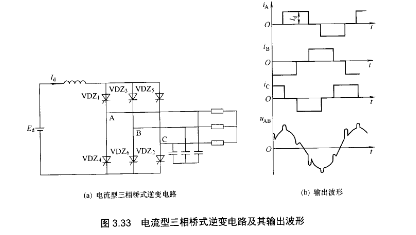

   常用的电流型逆变器电路主要有单相桥式和三相桥式逆变电路,图3.33(a)所示是电流型三相桥式逆变电路,图中的VDZ1~VDZ6为方向阻断型GTo晶闸管。而使用反向导电型GTo晶闸管时,必须给每个器件串联二极管,以承受反向电压。

   在电流型逆变电路中,为了吸收换相时负载电感中的能量,在交流侧设置电容器。在换相时,由于负载电感中的电流给电容充电,使电流型逆变电路的输出中出现了浪涌电压。电流型三相桥式逆变电路的基本工作方式是12o°导通方式。即每个桥臂导通120°,按VDZ1~VDZ6的顺序每隔60°依次导通。控制过程与三相桥式全控整流电路相同,这样,每个时刻,共阴极组和共阳极组都各有一个桥臂导通。换相时,是在共阴极组或共阳极组内依次换相,是横向换相。
