【原因分析】

   电源采用传统的桥式整流、电容滤RB751V40T1G波电路会使AC输入电流产生严重的波形畸变,向电网注人大量的高次谐波,导致电网侧的功率因数不高。这种情况F,功率因数可能仅有06左右,它会对电网和其他电气设各造成严重谐波污染与干扰。早在⒛世纪⒛年代初,人们已对这类装置产生的高次谐波电流所造成的危害引起了关注。1982年,国际电工委员会制定了IE∞5-2限制高次谐波的规范(后来的修订规范是IEC10O0-3-2),促使众多的电力电子技术工作者开始了对谐波抑制技术研究。常见的谐波抑制技术如:

   (1)电源产品中引人PFC(功率囚数校正)电路,就可以大大提高对电能的利用效率。PFC有两种,一种是无源PFC(也称被动式PFC),另一种是有源PFC(也称主动式PI′C)。无源PFC一般采用电感补偿方法使交流输入的基波电流与电压之间相位差减小来提高功率因数,但无源PFC的功率因数不是很高,只能达到0.7~0.8;有源PFC由电感电容及电子元器件组成,体积小,可以达到很高的功率因数,如有源功率囚数校正采用Boost升压PFC电路,功率因数可提高到0。”以上,使得谐波电流很小,但成本要高出无源PFC一些。

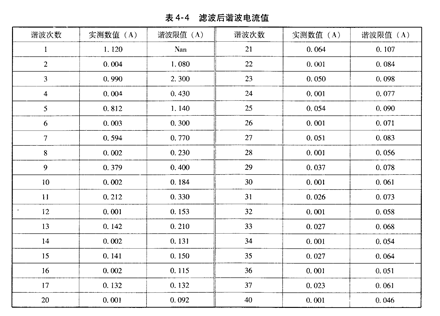

   (2)电容补偿器加电感线圈抑制谐波的原理,电容器串电抗后形成一个串联谐振回路,在谐振频率下呈现很低的阻抗(理论上为零),如果串联谐振频率与电网特征谐波频率一致,则成为纯滤波回路。电感和电容维持一定的比例就可以滤去不同频率的谐波。以上两种常见的抑制方法,效果较好,但是电路复杂,成本也不低,而且对于PFC来说,电路中的开关管和高压整流二极管的开关噪声将成为新的骚扰源,使产品的高频EMI达标增加了难度。考虑到在交流输人电压(AC220~250Ⅴ)范围内,额定功率为180W,满足电压调整率情况下,可适当减小滤波电容,电源输人线串联电阻可以在一定程度上降低滤波电容充电电流瞬时值的峰值,满足谐波电流限值,且功率损耗在可以接受的范围之内,整机电源效率下降不多,也不失为较好方法。采用这一方法后实测谐波电流值见表⒋4。
