线圈激励源及对称性设置对话框

发布时间:2017-1-12 21:00:52 访问次数:178

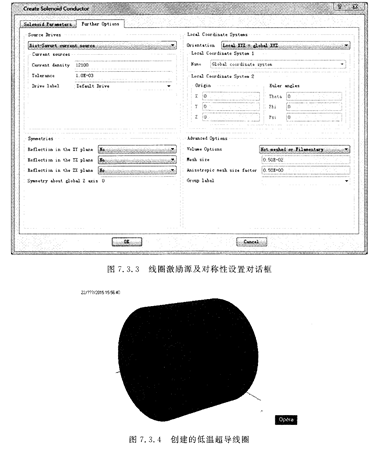

   在此对话框的Further Θptions选项卡中,定义线MC7805CTG圈的激励源及对称性等参数,如图7.3,3所示。Opera3D中线圈的激励源有两种,一种是Biot Savart电流源Biot Savartcurrent source,此种情况只需定义线圈截面的电流密度Current density即可;另一种是电路单元Grcuit element,此种情况是使线圈成为自定义电路中的一个部件,线圈电流通过电 路决定。对于QUENCH模块,两种方式都可以采用,本例中对于低温超导线圈,由于其不失超,电流恒定,无须用电路计算,直接指定电流密度并用⒏ot Savart电流源求解即可。注意电流密度的单位是在建模最后一步即生成解算数据时指定的,本例默认为CGS制单位,对应电流密度为12100A/cm2。以下其他物理量的单位同理,不再赘述。对话框的LocalCoo1・dinate Systems选项区定义线圈的位置和角度,这里设置为默认;Symmetries选项区定义对称的线圈,例如关于Jz平面对称线圈,或者关于z轴对称的线圈,这样可以方便地创建对称线圈。本例无须设置;Advanced Options选项区定义线圈的有限元网格划分参数,当线圈不仅用于产生磁场时,例如失超QUENCH模抉中需计算线圈温度场时,就需要对线圈进行有限元网格划分,即本例中的高温超导线圈创建时需要设定相关参数。设置完后单击OK按钮,主窗口显示如图7.3.4所示。
