用门电路组成的多谐振荡器不仅能驱动发光二极管发出闪光，而且可以发声。如果A42MX09PL84用多谐振荡器输出的脉冲驱动扬声器，它就可以发出声响。这是因为多谐振荡器产生的脉冲本身就是一种频率信号源。用一种频率的信号源可使扬声器发出单一频率的声响；用几种频率的信号源混合后可以发出各种不同音调和音色的声响。根据这个原理，在许多应用电路中，按照不同的应用特点，有目的地选用不同频率的信号源进行混合，以取得所需要各种声响。下面一例是采用三个不同的信号源进行混合后组成的警笛声发生器，电路组成如图5 - 16所示。

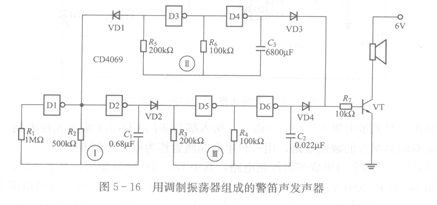

   图5 - 16用调制振荡器组成的警笛声发声器

   用门电路组成的多谐振荡器电路，已在前面的电路实例中介绍过，其中包括由反相器CD4069和与非门CD4011以及由或非门CD4001组成的多谐振荡器。它们的工作特性与使用处所虽然有所不同，但其工作原理是一样的。那就是它利用接在电路中的电容的充放电作用，使门电路时而导通，时而截正；时而向电容充电，时而又使电容放电。此过程的反复不断进行，电路就形成振荡输出脉冲。

   由这三种门电路组成的多谐振荡器，不论哪一种，它们的振荡频率都与接在两个门之间的电阻和接在输出端的电容的数值有关，用公式可表示为：厂=111. 5RC。这种振荡电路的基本组成中，除了门电路外，还有两只电阻和一只电容。其中R：、R。、R。和Cl、C。、C。是振荡电路的基本振荡元件，而接在Dl、D3、D5输入端的电阻Ri、R3、R。则是门电路输入端的保护电阻，防止过高的尖脉冲对门电路的损坏，同时使振荡电路工作稳定，一般Ri的取值应使Ri >2R2。由于Ri的加入使振荡电路的振荡频率公式变为：厂=l/2. 2R：C2。
