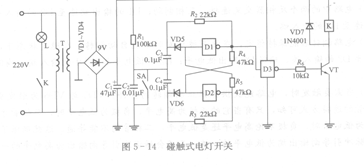

本例碰触式电灯开关可用人身体的任何部位去碰触就可将灯打开或关闭，这对某些情况下的应用，PM7366-PI具有特殊意义，它的组成如图5 - 14所示。本电路采用一只六反相器CD4069，用其中的两个门Dl、D2组成一个负脉冲触发的双稳态触发器，用另一个门D3组成一个反相器，最后通过一个继电器驱动管VT，驱动继电器K，实现对电灯的开关控制。

   门Dl、D2与RC元件组成双稳态触发器，它是将两个反相器Dl、D2的输出端通过反馈电阻R。、民连接到对方的输入端，这就使门D1的输入端和门D2的输出端保持相同的电位；门D2的输入端和门Dl的输出端保持相同的电位。C3、C4分别为两个输入端触发脉冲

的耦合电容，VD5、VD6为引导二极管，它只将触发脉冲导向正于高电平的一个输入端，确保每输入一个脉冲使电路翻转一次。

   该电路的工作过程简述如下：在电路接通电源的初期，由于触发器两边元件的对称关系，门Dl和门D2的输出处于不确定状态，但它们的输出电压都趋于上升。由于组成电路的元件在参数上的微小差异，可能使某一方比另一方上升得快一些。

   假定这时门Dl输出端的电压上升得快些，经R4的耦合，使门D2输入端的电压也跟着较快地上升。而它的输出端电压则较快地下降，这一下降的电压通过R。耦合至门Dl的输入端，又加速了门Dl输出端电压的上升。经过一段时间的相互作用，最终稳定下采，达到门Dl输出高电平，门D2输出低电平的最终输出状态。而这种输出状态通过R。、R。的反馈作用一直被保持下来。

   门D2输出端的低电平为C4沟通了充电回路，电源经R，、C。、R3和门D2的输出端构成回路向C。充电。而门Dl输出端的高电平则使C。两端为等电位而不能充电。R，、C。和SA组成触发开关电路。平时电源经R，向C：充电使其上端电压接近电源电压。当按下SA时，C2立即通过SA放电，使其产生一个脉冲下降沿，该下降沿作用于C4并通过C。使VD6的正端电压下降，VD6导通又使门D2输入端下降，其输出端电压开始上升。这一上升的电压经Rs反馈到门Dl的输入端，使门Dl的输出电压开始下降。这一下降的电压又通过R4反馈到门D2的输入端，又加速了门D2输出电压的上升。此过程迅速而连续进行，电路很快翻转并达到另一个稳定状态，即门Dl输出低电平，门D2输出高电平。
