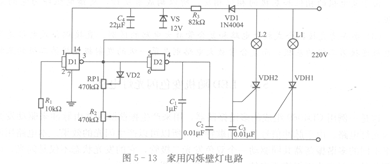

本例家用闪烁壁灯主要用于节日或喜庆日，装点节日气氛，它比一般彩灯更具有动感。PM37LV512-70JC本闪烁壁灯电路结构简单易于制作，使用效果较好，电路组成如图5 -13所示。

   该电路主要由四二输入端与非门CD4011组成，只用其中的两个门Dl、D2与RP1、Ri、R2和Cl组成一个频率可调的多谐振荡器。用两只单向晶闸管VDH1和VDH2作两只彩色灯泡的控制开关，用多谐振荡器中D2的输出端4输出的脉冲作为VDH1的触发脉冲，

用Dl的输出端3输出的脉冲作为VDH2的触发脉冲。由于D2的4脚输出的脉冲和Dl的3脚输出的脉冲，其相位正好相反。用两个相位相反的触发信号去触发两只晶闸管，它们所控制的灯泡必然形成交替发光的闪烁状态。

   多谐振荡器的振荡频率可通过RP1、来调节，其中VD2起隔离作用，防止因调整RP1时影响R2所设定的振荡脉冲的占空比。

   电路中的C。、C。是为消除干扰脉冲对晶闸管可能形成的误触发而设的脉冲吸收电容。

   在电路调节中，首先调节R。使两灯的闪烁有明显的节奏性，然后调节RP1使两灯的闪烁周期相等。

     这是一例利用与非门组成多谐振荡器的应用实例。本电路利用振荡器输出的振荡脉冲各去触发一只单向晶闸管，通过单相晶闸管去控制两只电灯。为了形成闪烁效果，要使两只晶闸管轮流导通。

   本电路中，使两只晶闸管轮流导通的方法是将晶闸管的触发脉冲取自振荡电路的不同部位，即对VDH1取自D2的输出端4，对VDH2取自Dl的输出端3，由于两个输出端相位相差180。，所以能将两只晶闸管的导通时间错开。

   此外，电路中还采用了隔离二极管VD2对电容Cl的充、放电电阻进行隔离。当Dl的3、脚输出高电平时，通过VD2、RP1（抽头）、R2为Cl充电（此时D2的4脚为低电乎）。当Dl的3脚为低电平时（此时D2的4脚为高电平），通过R2、RP1放电。由于Cl的充、放电回路中，电阻阻值不同，所以，输出脉冲占空比不同。通过上述两种措施，确保了璧灯在任何时候不会同时发光，只能闪烁。

   本电路中，门电路Dl、D2的直流工作电源取自交流电源，220V交流电源通过VD1半波整流、R。限流，稳压管VS稳压、电容C滤波后，向工作电路供电。这种供电方式结构简单，但需注意的是限流电阻R。和稳压管VS是必需的，它是电路工作安全的保证。
