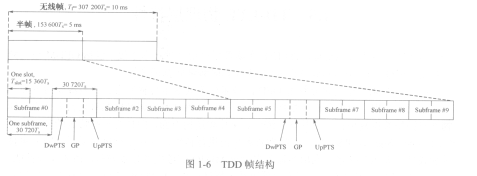

每个无线帧分为8个长度为30 720xTs=l ms的子帧以及2个包含DWPTS、GP和UpPTS时隙的特殊子帧。DWPTS、GP和UpPTS的长度也是30 720×Ts=l ms。子帧1和6都包含有DwPTS、GP和UpPTS，AM29F010-90JC其他子帧则由2个时隙构成，如图1-6所示。

   DwPTS和UpPTS的长度可以进行配置，但DwPTS、UpPTS和GP的总长度为1 ms，且子帧O、子帧5以及DwPTS只能用于下行传输。

   TDD系统支持5 ms和10 ms切换点周期。5 ms DL/UL切换周期配置下，特殊子帧在子帧l和子帧6的两个半帧中都存在。10 ms DL/UL切换周期配置下，特殊子帧只在第一个半帧中存在，子帧6作力一个普通的下行子帧。5 ms配置主要保证与TD-SCDMA共存，10 ms配置则是保证与HCR TDD共存。
