触发器也是电子电路中的常用元件，它的内部N80C188XL-20 是由两个门电路交叉连接而成的，在电路中相当于一个切换开关，在控制信号的作用下进行转换。

   触发器也是组成计数器的基本单元。触发器的基本单元是R-S触发器，又称双稳态触发器，RS触发器经过变换，又可组成单稳态触发器和D触发器，它们的电路符号如图3- 13所示。

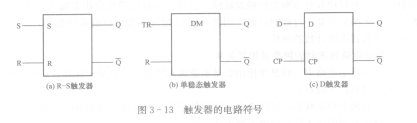

   图3 - 13触发器的电路符号

   在图3 - 13中，图(a)为R-S触发器的符号，图中有4个引出端。其中，R、S为信号输入端，Q、Q为信号输出端。在两个输入端中，S称为置1端，R称为置0端。Q端为1输出端，Q端为O输出端。

   当信号从S端输入时，不管触发器原来处于什么输出状态，它的Q端变为高电平，Q端变为低电平；当信号从R端输入时，不管触发器原来处于什么输出状态，它的输出端总会变为Q端为低电平；Q端为高电平。

   一般规定，当Q端为高电平时（此时Q端为低电平），称触发器为“1”输出状态；当Q端为高电平时（此时Q端为低电平），称触发器为“O”输出状态。

   将触发器由0状态变为1状态或由1状态变0状态，称为触发器的翻转，对R-S触发器来说不加控制信号它是不会自动翻转的，一旦加上触发信号，触发器立即翻转，即“一触即发”，所以称为触发器。达种触发器有两个稳定状态，0状态和1状态，所以称为双稳态触发器。
