红外发光二极管的外形与内部结构。红外发光二极管是固态PN结发光器件。不同用途、M1N1HAM1C21不同功率的红外发光二极管，其外形和内部结构各异。

   红外发光二极管与其他半导体器件一样，具有外形尺寸小、重量轻、可靠性高、寿命长等特点。这些特点是由其内部构造和外部造型来保证的。

   红外发光二极管按其功率大小，可分为小功率管（一般功率在lOOmW以下）、中功率（几百毫瓦）管和大功率管（几瓦）三种。功率不同，其外形结构也不同。

   小功率红外发光二极管大都采用全塑封装，也有部分采用金属或陶瓷底座，顶端用玻璃或树脂透镜封装。全塑封装的小功率红外二极管的外形与可见光发光二极管类似，外圆尺寸有声3mm及+5mm两种，与可见光发光二极管不同的是，除有白色透明的管壳外，还有其他颜色（如浅蓝色、黑色）树脂封装的管子。

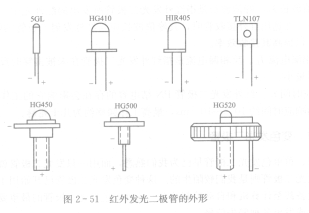

   红外友光二极管除顶辐射的外，还有侧向辐射的，如图2 - 51中的TLN107。

   HG400系列GaAs红外二极管采用金属外壳、全密封，顶端窗口用玻璃透镜及环氧树脂封装；HG410系列GaAs红外发光管有两种封装形式：一种为金属底座、树脂封装，另一种则为全金属外壳、密封，窗口有玻璃透镜；BL300系列GaAsP(或GaAIAs)红外二极管，采用全树脂型（全塑料）结构；HG450，HG500和HG520为GaAs型中、大功率红外发光二极管。中、大功率管一般都采用带螺纹的金属底座，以便安装散热片或装在金属底板上。
