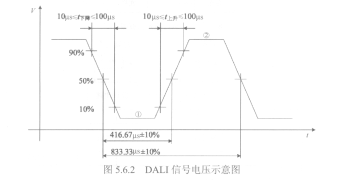

DALI总线[87]高电平标准电压值一般取+16V，低电平标准电压值取OV。最大不得超过+22.5V，OM5232/FBB总线电流最大不得超过250mA，否则在总线上产生的压降会超过所限定的2V。总线上传输的DALI信号为曼切斯特编码，其上升沿和下降沿的延迟时间都要求为lO～lOOps。DALI通信接口电路采取双线差分驱动，DALI协议规定总线的高电平区间为+9.5～+22.5V，总线的低电平区间为-6.5～+6.5V[90～93]，在+6.5～+9.5V的区间范围内没有定义电平。当主／从DALI接口在闲置状态时，DALI总线始终保持高电平。DALI系统为双向通信方式，主／从系统之间的总线压降不超过2V，总线连接导线最大长度不超过300m。因此，在工程布线时，需要计算好导线的长度和直径。图5.6.2即为DALI信号的电压示意图。
