用施密特触发器组成的多谐振荡器

发布时间:2014/12/31 19:57:53 访问次数:3033

    用施密特触发器组成的多谐振荡器。施密特触发器的最大特点是,它有一个HT82V735因为接通电位VT+和断开电位VT-的差异而形成的回差。利用电路的这一特性,如果能使它的输入电压在VT+和VT-之间不停地往复变化,在它的输出端便可获得连续不断的矩形脉冲波。

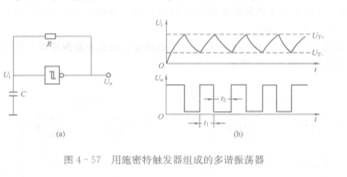

   图4 - 57 (a)是由施密特触发器组成的多谐振荡器。由图可见,它的电路结构十分简单,只需在施密特触发器的输出一输入端间接人反馈电阻R并在输入端接上充放电电容C便成。而电阻和电容的这种连接方式,在RC电路中称为积分电路。

   图4- 57用施密特触发器组成的多谐振荡器



   接通电源后,因为电容的初始电压为零,输入端U.为低电平,输出端Uo为高电平。这时U。通过R问电容C充电,当充电使U—UT+时,输出U变为低电平,这时,电容C又经R放电,当放电至Ui=U一时,输出端Uo又变为高电平,电容C又开始充电。如此而

复始,电路便形成振荡。

   图4 - 57  (b)是该振荡电路的输出波形图,电路的振荡周期T的计算公式为T-0. 7RC,频率,=l/T=l/0. 7RC。

    用施密特触发器组成的多谐振荡器。施密特触发器的最大特点是,它有一个HT82V735因为接通电位VT+和断开电位VT-的差异而形成的回差。利用电路的这一特性,如果能使它的输入电压在VT+和VT-之间不停地往复变化,在它的输出端便可获得连续不断的矩形脉冲波。

   图4 - 57 (a)是由施密特触发器组成的多谐振荡器。由图可见,它的电路结构十分简单,只需在施密特触发器的输出一输入端间接人反馈电阻R并在输入端接上充放电电容C便成。而电阻和电容的这种连接方式,在RC电路中称为积分电路。

   图4- 57用施密特触发器组成的多谐振荡器



   接通电源后,因为电容的初始电压为零,输入端U.为低电平,输出端Uo为高电平。这时U。通过R问电容C充电,当充电使U—UT+时,输出U变为低电平,这时,电容C又经R放电,当放电至Ui=U一时,输出端Uo又变为高电平,电容C又开始充电。如此而

复始,电路便形成振荡。

   图4 - 57  (b)是该振荡电路的输出波形图,电路的振荡周期T的计算公式为T-0. 7RC,频率,=l/T=l/0. 7RC。
