OLED屏幕分为无源矩阵OLED (PMOLED)和有源矩阵OLED (AMOLED)两种。PMOLED显示器价格较低，也更容易生产，但是分辨率和刷新率均较为有限。 RB400VA-50TR当今大多数的OLED显示器为无源矩阵显示器，但是有源矩阵显示器也正以‘一种非常快的速度增长，诸如高色彩饱和度、较薄的体积、高对比度、较短的响应时间和低功耗等特点正推动两者的此消彼长。

   PMOLED只要求有一个正电压来提供行列驱动、VOHr和VOHc。许多升压转换器都能够提供PMOLED显示器升压，但是AMOLED显示器拥有一个控制OLED的快速切换的TFT矩阵。因此，在AMOLED显示器中，需要正电压和负电压来驱动OLED。

   AMOLED要求更少的电流和更低的电压。实际上，只需要大约低于一个数量级的电力来驱动同等尺寸的PMOLED显示器。为了驱动AMOLED，需要选择合适的IC，以使功率级正确，并使提供负、正电压的外部电路最小化。

   单电感多输出转换器（如TI TPS65136）有助于AMOLED显示器实现高画质。仅通过一个2.211H电感，其在一个降压一升匪拓扑结构中运行就可生成一个正输出电压和负输出电压。这种技术还可以实现优异的线电压和负载调节，从而避免了移动电话在信号发射期间出现的显示干扰。

   为了在整个负载电流范围中均保持高效，转换器在负载电流降低时调低开关频率。当该频率降至过低时，转换器会引起由于陶瓷输出电容器振动带来的可闻（可听见的）噪声。通过使用一个压控振荡器( VCO)将开关频率保持在可闻噪声范围以上，TPS65136可以避免这情况的发生。在使用具有小型AMOLED显示器的设备时（例如：移动电话和便携式媒体播放器等），这样做就显得特别重要。

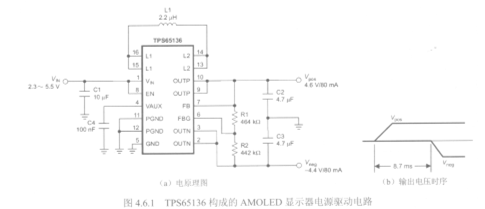

   一个采用具有正负输出的、单电感器多路输出( SIMO)调节器TPS65136构成的AMOLED显示器电源驱动电路[58]如图4.6.1所示。
