图3.10.1所示电路在交流230V输入下，效率极高(>92%)。在整个输入电压和负载范围内功率因数PF>0.95。在交流230V输入下，R6795-12具有低THD(<25%)，满足IEC61000-3-2 CLASSC标准要求。

   图3.10.1所示电路的变压器Tl结构[33]如图3.10.2所示，磁芯采用EDR3909以及EDR3909配套骨架（水乎形式，8个引脚，5/3）。漆包线采用#29AWG（初级线圈，86T）和#36AWG

（偏置线圈，13T）。

    图3.10.2变压器Tl电原理图和结构示意图

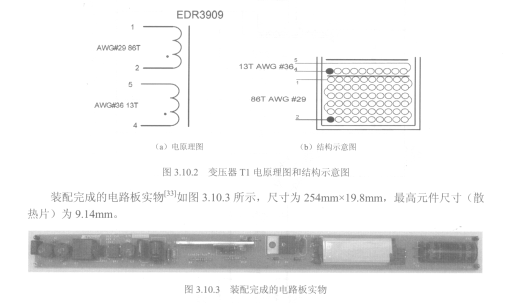

   装配完成的电路板实物[33]如图3.10.3所示，尺寸为254mmx19.8mm，最高元件尺寸（散热片）为9.14mm。

   图3.10.3装配完成的电路板实物

   有关图3.10.1所示电路的LED驱动器规格、电路原理图、PCB设计图、物料清单、传导EMI测量、热测量、电感规格文件和典型性能特性等更多内容，可以登录“www.powerint.com”，参考设计范例报告“DER-356：使用LinkSwitchTM_PH LNK419EG设计的24W Tl0高效率(92%)非隔离、降压一升压拓扑结构、带功率因数校正的LED驱动器”。
