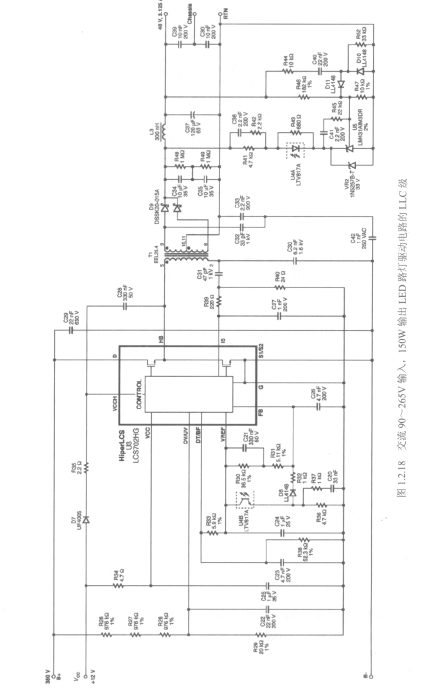

一个交流90～265V输入、150W (48V@0～3.125A)输出LED路灯驱动电路的LLC裂111如图1.2.18所示。完整的设计文件请参考“Power Integrations公司，rdr292，Reference Design Report

fora 150W Power Factor Corrected LLC Power Supply for LED Street Lightiing (www.powerint.com)“。

    集成电路U3集成了LLC谐振半桥(HB)转换器所需的控制电路、驱动器和输出MOSFET。U3的HB输出经由隔直电容／谐振电容(C30)驱动输出变压器Tl。ADS8382IBRHPT该电容的额定值应根据工作纹波电流来确定，并能够耐受故障条件下的高电压。

   变压器Tl的设计漏感为50yH。Tl与谐振电容C30根据以下公式共同将初级串联谐振频率设定为约286kHz。

   f是串联谐振频率(Hz)；/L是变压器漏感(H)；CR是谐振电容(C30)的值(F)。

   变压器匝数比已通过调整初级绕组圈数进行设定，以使额定输入电压和满载下的工作频率接近但略小于前面所介绍的谐振频率。
