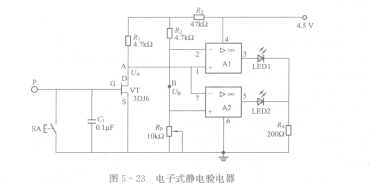

本文介绍的电子式静电验电器，由双运放集成电路KD28组成，用红、 APM3009NU绿发光二极管LED1、LED2作测试指示，以结型场效应晶体管3DJ6等元件组成测试输入电路。结构简单，调试方便，演示效果优于金属箔验电器，电路原理如图5 - 23所示。

   电路中，场效应管3DJ6与Ri、R2和RP等组成一个四臂电桥，双运放Al、A2组成两个电压比较器。

   在静止状态下调整RP使电桥平衡，使Al、A2的两个输入端之间的电压UAB =0。此时，Al、A2的输出端均为低电平，两只发光二极管LED1、LED2都不发光。

   当感应球P靠近带正电的物体时，场效应管VT的栅极电位UG升高，漏源极的电阻R璐增大，电源在A点的分压UA升高。这一升高的电压对于比较器Al来说，它的同相端1脚电压高于反相端2脚电压，输出端3输出高电平，LED1发光指示。
