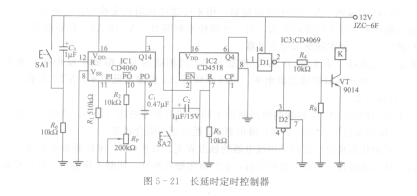

本例电路由CD4060组成定时器的时基电路，由电路中的振荡器产生定时时基所需的高频脉冲，APM2505NU通过内部分频器分频后输出时基信号。再通过外设的分频电路的分频，取得所需要的定时控制时间。其电路组成如图5 - 21所示。

   电路中，CD4060通过外接RC元件组成高频振荡器，产生高频脉冲。外接（R2+RP）Cl决定了振荡器的振荡频率，通道RP调节振荡频率范围。根据RP的阻值，振荡器的频率可调范围为：3min～lh。

   双二一十进制计数器CD4518中的一个计数器组成分频器，其分频系数最大为10，本电路用它的输出端Q4作为固的定时输出端。由CD4518的工作原理和引脚功能可知，当Q4输出高电平时，恰好是十进制数中的10。

    六反相器CD4069中的两个门Dl、D2和晶体管VT与继电器K组成输出与控制电路。

   电路中，C。、R。组成IC1的开机复位电路，C2、R。组成IC2的开机复位电路。接通电源后，通过开机复位电路使IC1、IC2自动复位。SA1、SA2分别为IC1、IC2的人工复位按键，当需要时按下该键使电路复位。

   开机后，IC1、IC2首先自动复位，接着时基振荡器振荡并通过分频后向外输出时基信号。作为分频器的IC2当输入时基信号后，开始计数分频。当计数到10时，Q4输出高电平，该高电平经Dl反相变为低电平使VT截止，继电器断电释放，切断被控电路工作电

源。与此同时，Dl输出的低电平经D2反相为高电平后加至IC2的CP端，使输出端输出的高电平保持。
