这是一例由四运算放大器LM324和热敏电阻R。组成的温度控制器。电路中，AOD458运算放大器中的Al和A3组成两个电压比较器，A2和A4组成两个电压跟随器。Rt作为测温元件，可调电位器RPI、RPz用来预置并调节被控温度范围的最高温度和最低温度。A2和A3用作阻抗变换，取得最大的控制电压并驱动放大管VT1和VT2，最终通过继电器Kl和K2控制加热屯源的开与关。电路组成如图5 - 20所示。

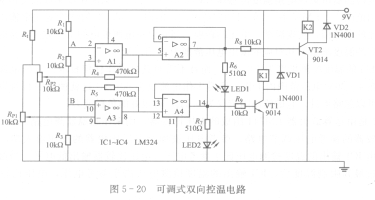

   图5 - 20可调式双向控温电路

   电路中，热敏电阻Rt串接在温度调节电位器RP1和RP2的回路中，作为共用元件。RP1的调节点加至A3的反相输入端，R心的调节点加至A1的同相输入端。电阻Ri～R3的阻值相等，均为lOkfl。这样，三只电阻形成两个分压点，分压点A分得电压为电源电压的213，即6V;分压点B分得电压为1／3，即3V。这两个电压分别作为两个比较器的参考电压。

   RP1和R咒的滑动点分别连接到两个电压比较器的比较输入端，但加到两个比较器的输入端是不同的。对于A1是加到同相端；对于A2则是加到反相端。加到不同的输入端其控制效果也是不同的。其中一个是控制最高温度的，当温度超过设定温度后，它会切断加热电源。另一个是控制最低温度的，当温度低于最低温度时，它会接通加热电源。
