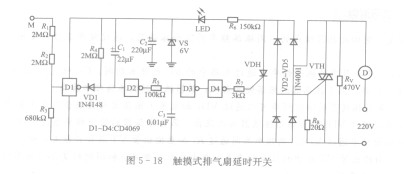

本例要介绍的触摸式排气扇延时控制开关仅用一只CD4069与晶闸管相配合共同组成， LM336M25它结构简单，制作成本低，使用方便，电路组成如图5 -18所示。

   本电路结构十分简单，将CD4069中的四个反相器串联，中间加入R、C延时电路。将输入端通过高阻值电阻R，、R。连接触摸片M，以最后一级D4的输出端接至晶闸管的触发端。

   在四个反相器中，Dl用作信号输入，将触摸信号输入并加以一定的放大；VD1用作电平选择，只允许低电平传到后面的电路，也为后面的延时电路准备条件；电容C，和R4. D2为延时控制电路，C，用来充电，R。用来作C，的放电通路，当定时结束后为C，提供放电通路并最终使D2的输入端保持高电平。D3、D4为两级放大兼波形整形电路。、VD2 - VD5纽成的桥式电路，实际上是一种交流通路，它为VTH构成交流通路，

   当用手触摸金属片M时，人体感应的杂波被加至Dl的输入端，经Dl反相为低电平输出。这时，接在电源与Dl输出端之间的C．将通过VD1进行充电，充电极性为上正下负。与此同时D2的输入端为低电平，经反相后输出高电平，这一高电平又通过R。向C3充电。

C3的充电过程，也是对后级输出的延时过程。
