电路中，L3与1绕制在同一磁性天线（磁棒）上，既作为信号耦合电路，又作为发射ADXL345BCCZ天线，特振荡信号向外发送。

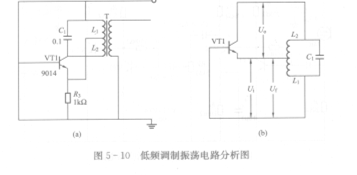

   图5 -10是从图5-8中分离出来的低频调制振荡电路的原理图。其中图5- 10  (a)是去掉了与振荡无关的偏置电阻和旁路电容的交流等效电路图，图5 - 10  (b)是图5- 10 (a)的进一步简化，并改变了画法的工作原理图。

   低频调制振荡器是一个共基极电感三点式振荡器，它具有容易起振，振荡频率稳定的优点。图中，音频变压器T的初级与电容Cl组成谐振回路，决定振荡电路的工作频率。由于该电路的振荡频率固定为800Hz，所以，电容也是固定电容。

   图5 - 10  (b)是它的原理分析图，晶体管VT2输出信号电压为U，为变压器初级L2的两端电压。

   变压器T初级的中心抽头接在VT2的发射极，Li的一端与VT2的基极相连。由L，从变压器初级分压出的信号电压为Uf，是反馈电压，其相位与L2反相，这一反相电压作为VT2的基极输入电压U．，加至振荡管的输入端。由于Ui与仉为反相位关，但Ui与VT2

的基极为同相关系，因此是一种正反馈，在正反馈的作用下电路产生振荡并一直维持下去。

   把高频信号发生器比作一个调幅广播发射台是最恰当不过的了。高频信号发生器中的高频振荡电路相当于调幅广播电台的载频信号，低频调制振荡电路相当于要发送的节目信号。

   高频信号发生器的频率范围包括了中波调幅广播的整个波段，也包括了调试收音机中频电路的中频信号465kHz。所以，它可以满足中波收音机的调试需要，也可以用在同类调幅信号接收机的调试中。

   高频信号发生器电踣采用了变压器耦合式振荡电路，这种电路容易起振，输出波形较好，很适合中波收音机调试的需要。

   在本电路中，由于低频振荡电路产生的低频振荡频率信号加至高频振荡电路的输入端，其结果就会产生出一个由低频信号调制的已调制高频信号，把这个信号通过天线发射出去，就会被调试中的收音机接收。
