高频信号发生器是电子设备修理中调试电路的必备仪器，它通过自身发出的各种频率信号，ADV7122KSTZ30对被测电子设备进行频率调试和校准，使其按照技术要求良好地工作。在电子设备的修理和调试中，其中使用最多的是收音机、扩音机，其次也有一些其他电子设备，如无线电遥控设备、通信对讲机等。

   为了满足这些设备调试的需要，一台高频信号发生器应当具备下列技术条件：

   (1)频率范围：450～1800kHz，其中包括中波调幅广播电台的频率范围535～1605kHz和中频频率465kHz的专用频率。

   (2)调制有式：调幅。

   (3)调制频率：800Hz。

   (4)输出方式：无线辐射。

   图5-8所示是按照上述要求设计的高频信号发生器的电路原理，下面对其电路组成和工作原理进行分析：

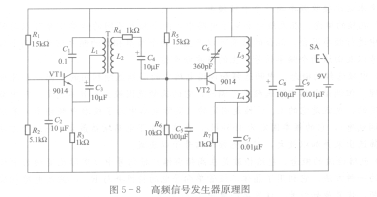

   图5-8高频信号发生器原理图

   本电路由两部分组成：高频载频振荡部分和低频调制振荡部分。VT2、L3、C6、L4等组成高频载频振荡电路；VT1、Li、Cl等组成低频调制振荡电路。
