水分检测仪采用电容筒式水分传感器，当传感器筒测量谷物时，图10一1  谷物水分检测仪电路框图物水分含量的不同而变化。框图如图10-1所示。

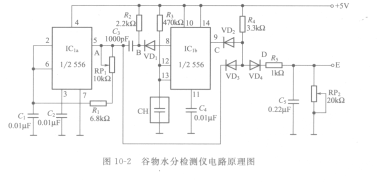

    谷物水分检测仪的电路图如图10-2所示。工作原理：脉冲发生器和单稳态电路由一块时基电路556组成，IC1。组成占空比为50%、频率为8kHz的方波发生器，G3VM-351GL输出的方波经C3、R2组成的微分电路输出尖脉冲（如图10-3中的A.B波形）。尖脉冲经VDi铀∥一去掉正向脉冲，由负向脉冲触发IClb使单稳态电路翻转，单稳态电路恢复时间由R3和电容式水分传感器CH的容量决定。从IClb的9脚输出频率不变、脉冲宽度随传感器电容值变化的矩形波，如图中的C波。从IClb的9脚输出的方波和IC1。的5脚输出的方波，输入到由R4、VD2、VD3组成的与门，与门将两个波形中脉宽不同的部分检出，如图中的D波。经VD4隔离加到由Rs、RP2、C5等组成的积分电路，从E点输出与谷物水分对应的平均的直流电压。其灵敏度为lOmV／l%。RPi用来调整水分低端覆盖，RPz用来调整高端覆盖。

   从E端输出的电压表示测量谷物水分的含量，它可以使用数字电压表显示水分，也可以使用100VA电流表指示水分。当使用电流表指示时，应串接一个电阻，把电流表换成电压表进行显示。
