采用阻容调零法的电桥电路
发布时间:2014/11/13 20:53:13 访问次数:7701
在图13 -5中,Rwi为调零电位器,用来调节电桥平衡。由于被测应变片的性能差异及引线的分布电容的容抗等原因,会影响电桥的初始平衡条件和输出特性, MBR1050CT因此必须对电桥预调平衡,图中用了电阻并联法进行电桥调零。电阻Rs决定可调的范围,Rs越小,可调的范围越大,但测量误差也越大。Rs可按下式确定:
Ar.为R2与R4的偏差;Ar2为R,与尺,的偏差;此处的电阻值是指应变片的初始电阻值。

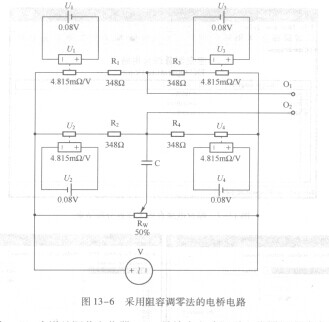

此外,当采用交流电供电时,由于导线间存在分布电容,这相当于在应变片上并联了一个电容,为消除分布电容对输出的影响,可采用阻容调零。图13 -6所示为采用阻容调零法的电桥电路,该电桥接人了“T”形RC阻容电路,可调节电位器使电桥达到平衡状态。
图13-6采用阻容调零法的电桥电路
图13 -5中,RW2为增益调节电位器;RW4是放大电路调零电位器。电路中所选用的放大器是OP07 CP,它是一种低噪声、低偏置电压的运算放大器。此外,二极管VD3、VD4可对电路起到保护作用。
在图13 -5中,Rwi为调零电位器,用来调节电桥平衡。由于被测应变片的性能差异及引线的分布电容的容抗等原因,会影响电桥的初始平衡条件和输出特性, MBR1050CT因此必须对电桥预调平衡,图中用了电阻并联法进行电桥调零。电阻Rs决定可调的范围,Rs越小,可调的范围越大,但测量误差也越大。Rs可按下式确定:
Ar.为R2与R4的偏差;Ar2为R,与尺,的偏差;此处的电阻值是指应变片的初始电阻值。
此外,当采用交流电供电时,由于导线间存在分布电容,这相当于在应变片上并联了一个电容,为消除分布电容对输出的影响,可采用阻容调零。图13 -6所示为采用阻容调零法的电桥电路,该电桥接人了“T”形RC阻容电路,可调节电位器使电桥达到平衡状态。
图13-6采用阻容调零法的电桥电路
图13 -5中,RW2为增益调节电位器;RW4是放大电路调零电位器。电路中所选用的放大器是OP07 CP,它是一种低噪声、低偏置电压的运算放大器。此外,二极管VD3、VD4可对电路起到保护作用。
