双限幅比较器电路如图9-31所示。由两个LM339组成一个窗口比较器。AIC1734-50GXTTR当比较器的信号电压Uin位于门限电压之间时(URl<Ui。<UR2)，输出为高电平。当Ui。不在门限电压范围之间时，输出为低电平，窗口电压AU—UR2 -UR1。它可用来判断输入信号电平是否位于指定门限电压之间。

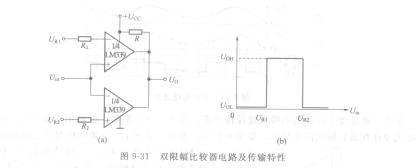

   图9—31双限幅比较器电路及传输特性

   用LM339组成振荡器电路

   用LM339组成的音频方波振荡器电路，如图9-32所示。改变C．可改变输出方波的频率。电路中，当Cl一0.lruF时，厂一53Hz;当Cl—0.OIUF时，厂一530Hz；当Cl一0. OOlyF时，厂=5300Hz。

LM339还可以组成高压数字逻辑门电路，并可直接与TTL、CMOS电路接口。
