频率调制与解调

发布时间:2014/12/10 21:22:26 访问次数:677

     ①测量系统中的频率调频波被测量的信号通过频率调制的形式出现。最普通的方法可以将传感器输出的电压信号输入至电压/频率( V/F)变换器, QCPM-7371-TR1这时变换器输出的是一个被调制信号进行了频率调制的调频波。另外一种方法是用电抗元件组成调谐振荡器。用电感或电容作为传感器的参量,它能感受被测量的变化,作为调制信号输入,振荡器原有的振荡信号作为载波。当有调制信号输入时,振荡器就输出被调制了的调频波。如图9-24(a)所

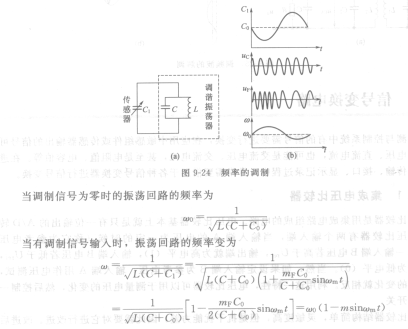

示,电感L与电容C并联组成振荡器的谐振回路,并联电容器Cl相当于一个电容式传感器,是一个随被测信号变化的可变电容器。设调制信号为正弦波,其电容变化量为

   Cl—CO+AC= Co +7TI,Fsina)t    (9-13)

   式中,Co为被测信号为零时的电容量:777,F为比例系数。



     ①测量系统中的频率调频波被测量的信号通过频率调制的形式出现。最普通的方法可以将传感器输出的电压信号输入至电压/频率( V/F)变换器, QCPM-7371-TR1这时变换器输出的是一个被调制信号进行了频率调制的调频波。另外一种方法是用电抗元件组成调谐振荡器。用电感或电容作为传感器的参量,它能感受被测量的变化,作为调制信号输入,振荡器原有的振荡信号作为载波。当有调制信号输入时,振荡器就输出被调制了的调频波。如图9-24(a)所

示,电感L与电容C并联组成振荡器的谐振回路,并联电容器Cl相当于一个电容式传感器,是一个随被测信号变化的可变电容器。设调制信号为正弦波,其电容变化量为

   Cl—CO+AC= Co +7TI,Fsina)t    (9-13)

   式中,Co为被测信号为零时的电容量:777,F为比例系数。
