在传感器获得的检测信号中，往往含有许多与测量无关的频率成分，Q9-50KY需要通过信号滤波电路滤掉，滤波器可以用R、L、C等元件组成，也可用元件与器件组成。用晶体管、放大器等组成的滤波器具有一系列的优点。用RC与放大器组成的滤波器，在截止频率调节方面很方便，可提供通带内有一定的增益，输出阻抗低，便于多级组合为高级滤波器，或由高通滤波器及低通滤波器组合成带通或带阻滤波器，并且可以做到体积小、重量轻、损耗小。但

是，由于受到运放带宽的限制，RC滤波器仅适合用于低通范围。

   有源滤波器的种类

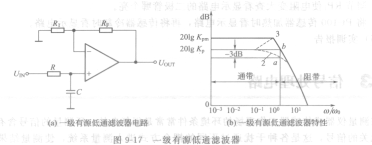

   低通滤波器低通滤波器是用来通过低频信号．抑制或衰减高频信号，一级有源低通滤波电路及频率特性如图9-17所示。实线表示理想频率响应，虚线表示实际特性。

   低通滤波器的输出电压与输入电压之比，叫作低通滤波器增益或电压传递函数Kp。图中允许信号通过的频段为0～cuo，这一频段称为低通滤波器的通带。不允许信号通过的频段（叫>叫o）叫作低通滤波器的阻带，而cuo一2-rc厂o称为截止频率。图中，曲线2在通带内没有共振峰，此时规定增益比Kp低3dB所对应的频率称为截止频率，如口点所示。曲线3在通带内没有共振峰，此时规定幅频特性从峰值K。回到起始值K，处的频率为截止频率，如6

点所示。
