感应同步器的信号处理方式有鉴相和鉴幅两种。鉴相处理是在滑尺的正弦和余弦绕组上分别加上幅度和频率相等、相位差为90。的交流信号，FDS7088N7然后根据定尺上的感应电动势的相位来确定滑尺和定尺之间的相对位移量，即

   e=k Umaxsin(cOt-00)

   所以，只要鉴别出定尺上感应电动势的相位，就可以测出滑尺和定尺之间相对位移。同理，也可以在滑尺上分别加上两个幅度不同的激励信号，通过测量定尺上感应电动势的幅度，就可测出位移量的大小，这就是鉴幅处理。

   既然感应同步器输出的信号需要进行处理后方能显示，所以就需要有一个信号处理及显示单元与感应同步器配套，这就是数显表。下面以鉴幅式数显表为例，介绍其工作过程。

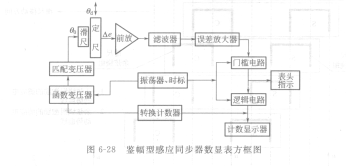

   如图6-28所示，当感应同步器的定尺和滑尺开始处于平衡位置。即口。一阢时，定尺上的感应电势e-0，系统处于平衡状态。当滑尺相对于定尺移动一个微小Ax后，于是定尺上就有误差电势Ae输出。该误差信号经放大、滤波再放大后进入门槛电路并与门槛电路的基准电平相比较，若达到门槛基准电平，则说明机械位移AO。所对应的△z等于系统所设定的数值(如0. Olmm)。此时门槛电路打开，输出一个计数脉冲，使显示器显示一个脉冲当量

值。如0. Olmm为一个脉冲，该脉冲通过转换计数器和函数变压器电路，改变两组励磁电压的幅值，使AO。一AOd，于是感应屯势重新为O。一旦定尺、滑尺又有相对位移，且输出信号Ae又达到门槛电平时，则又输出一个计数脉冲，使显示器显示0.02mm。这样，滑尺每移动0. Olmm，系统从不平衡到平衡，如此循环下去，就达到了位移测量计数和显示的目的。

   如机械位移量小于o．Olmm，门槛电路打不开，也就无计数脉冲输出，后面的电路不工作，LED数码管显示器的数值不变。但此时的误差电压进入肛V表电路，可指示出pm级的位移。
