光纤位移传感器
发布时间:2014/12/1 19:42:01 访问次数:427

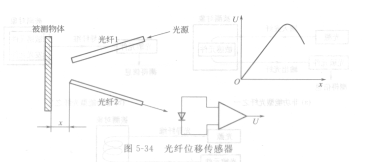

光纡位移测量的原理如图5-34所示，光纤作为信号传输介质，起导光作用。AD548JRZ光源发出的光束经过光纤1射到被测物体上并发生散射，有部分光线进入光纤2并被光电探测器件即光敏二极管接收，转变为电信号。由于入射光的散射作用随着距离z的大小而变化，所以进入光纤2的光强也会发生变化，因此光电探测器件转换的电压信号也将发生变化。实践证明：在一定范围内，光电探测器件输出电压U与位移量T之间呈线性关系。在非接触式微位移测量、表面粗糙度测量等场合，采用这种光纤传感器是很实用的。
光纡位移测量的原理如图5-34所示，光纤作为信号传输介质，起导光作用。AD548JRZ光源发出的光束经过光纤1射到被测物体上并发生散射，有部分光线进入光纤2并被光电探测器件即光敏二极管接收，转变为电信号。由于入射光的散射作用随着距离z的大小而变化，所以进入光纤2的光强也会发生变化，因此光电探测器件转换的电压信号也将发生变化。实践证明：在一定范围内，光电探测器件输出电压U与位移量T之间呈线性关系。在非接触式微位移测量、表面粗糙度测量等场合，采用这种光纤传感器是很实用的。
