时差法超声波流量计，采用外装式，应用非常广泛，只是在管道外安装传感器就可实现液体的测量。R1111N151B-TR-F它采用自适应声波技术使测量更加稳定，数字显示更加方便。深圳建恒公司生产的D(,T系列产品，包括变送器、传感器、管扎、数字显示、RS485/RS232通信接口等，采用MODBUS协议。测量的准确度：测量值的±1%，重复性：o．2%，流速范围：0～5m／s，模拟量输出：4～20mA，可用测量管的直径：25～600mm，OCT脉冲输出：0～5kHz。

   (1)实训目的

   ①了解外装式时差法超声波流量计的特性；

   ②熟悉时差法超声波流量计的安装方法。

   (2)实训原理

   时差法超声波流量计是由超声波发射出声波，当声波测到液体时反射回来，传感器收到反射的声波，这个时差就是测量的依据。

   (3)实训要求

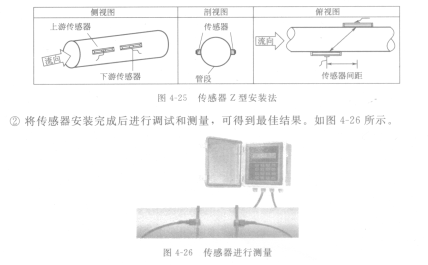

   ①将传感器安装在被测量液体的管道上，因为传感器的安装有一定的要求，这直接影响测量的精度。安装方法有V型、Z型和W型三种方法．其特点就是测量管的直径不同；W型适用管的直径为25～50mm，Z型适用管的直径为100～600mm，V型适用管的直径为25～500mm。如图4-25所示。

   ②将传感器安装完成后进行调试和测量，可得到最佳结果。如图4-26所示。
