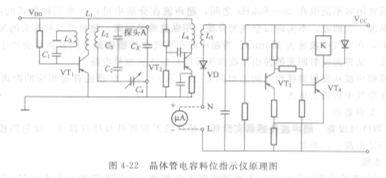

晶体管电容式料位指示仪是用来监视密封料仓内导电性不良的松散物料位，并能自动控制。R1111H301B-TR-F在仪表板上装有指示灯：红灯指示“料位上限”，绿灯指示“料位下限”。当红灯亮时，表明存料已到上限，应当停止加料；当绿灯亮时，表明存料已到下限，应当加料。晶体管电容式料位指示仪的电路原理如图4-22所示，电容传感器悬挂在料仓里的金属探头，利用对大地的分布电容进行检测。在料仓的上、下限各设一个金属探头。整个电路由信号转换电路和信号控制电路两部分组成。

   信号转换电路是通过阻抗平衡电桥来实现的，当C2 C4一C3 CX时，电桥平衡。由于C2一C3，则调整C4，使C4 =CX，此时电桥平衡。Cx是探头对地的分布电容，它直接和物料面有关，当物料增加时，CX值也就增加，使电桥失去平衡，按其值的大小进行判断物料的情况。电桥的电压由VTi和LC回路组成的振荡器控制，其振荡频率为70kHz，其值为250mV。电桥平衡时，无输出信号；当物料变化时引起Cx变化，使电桥失去平衡。电桥输出交流信号。交流信号经VT2放犬后，由VD检波变成直流信号。

   控制电路是由VT3和VT4组成的射极耦合触发器和它所触发的继电器K组成。当信号转换电路输出的直流信号幅值达到触发器翻转值时，触发器就翻转，VT4由截止状态转换为饱和状态，使继电器K吸合，其触点接通控制其他电路和指示灯，指示物料达到限值。
